In einem Schritt: Hinterspritztechnik für FVK-Halbzeuge

On:
In: Netzsplitter | Technologie, Themen, Produktion / Prozesse
Tagged: , , , , , ,

Mit dem „Bolt-On-Spritzaggregat“ von Engel und Langzauner können flächige FVK-Halbzeuge (Faserverbundkunststoff) umgeformt und in einem einzigen integrierten Prozessschritt vollständig oder mit Applikationen hinterspritzt werden.

Der Material für die stabilisierenden oder funktionalisierenden Elemente  – beispielsweise Versteifungsrippen oder Montageelemente – kommt dabei aus derselben Thermoplast-Gruppe wie das Matrixmaterial der Faserverbundhalbzeuge, die beispielsweise als Organoblech oder UD-Tapes dem Prozess zugeführt werden können. Der effiziente und vollständig automatisierte Produktionsprozess erledigt beide Schritte – Umformen und Hinterspritzen – in einem Werkzeug. Der konsequent thermoplastische Monomaterialansatz vereinfacht nicht nur das spätere Recycling der Bauteile, sondern minimiert auch Zeitaufwand, Rohmaterialeinsatz und Energiebedarf.

Mit der Einbettung des Spritzaggregats von können sowohl Standard- als auch Hochleistungskunststoffe – zum Beispiel ABS, PC, ABs/PC, PEEK, PA – bei Temperaturen über 450 ° C verarbeitet werden. Das Spritzaggregat wird je nach gewünschter Anwendung ausgewählt. Beim aktuellen Projekt für das Technologiezentrum Thermoplastische Composite „TTC“ am Leibniz-Institut für Verbundwerkstoffe GmbH (IVW) wurde ein Spritzaggregat mit einem Schneckendurchmesser von 70 mm ausgewählt. Das Spritzaggregat ist autark über die Engel CC300 Steuerung bedienbar und als gesamte Einheit in die Pressensteuerung eingebunden. So ist eine komfortable Einstellung der Spritzparameter und Echtzeit-Prozessüberwachung möglich.

Ein typischer Prozess könnte wie folgt ablaufen:

  1. Bestücken eines vorgewärmten Verstärkungshalbzeugs (Organoblech, GMT, LFT-Pressmasse, o. ä.) manuell von Hand oder automatisiert durch einen Transferrahmen.
  2. Schließen der Presse und zeitgleiches Andocken des Spritzaggregates an das Werkzeug
  3. Einspritzen der Formmasse.
  4. Haltezeit für das Abkühlen (Bauteil und Spritzmasse).
  5. Abkoppeln des Spritzaggregates.
  6. Öffnen der Presse.
  7. Bauteilentnahme

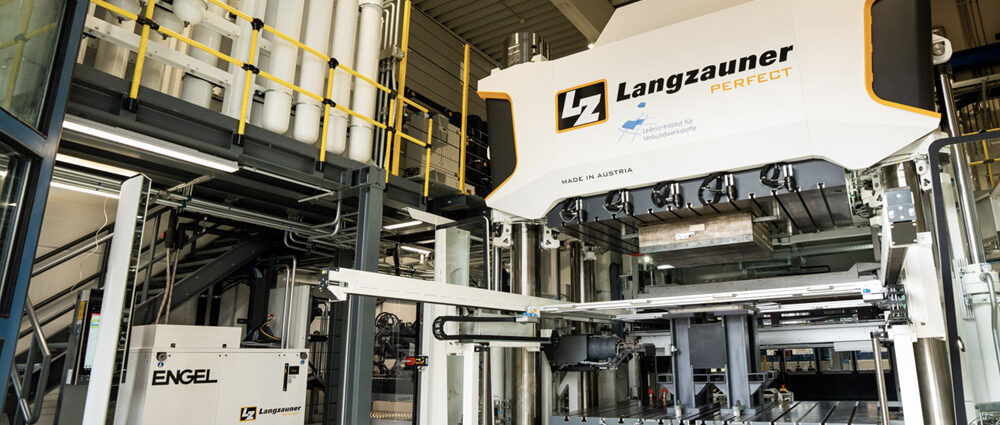

Bild oben: Mit dem angepassten „Bolt-On-Spritzaggregat“ von Engel können Langzauner-Pressen unkompliziert ergänzt werden. (Quelle: Langzauner)

Quelle und weitere Infos: Pressemitteilung
