Bei der Herstellung von Verbundwerkstoffen mit Tapelegeverfahren ist die Qualität der Tapes entscheidend, da sich die Qualitätsschwankungen im Tape sowohl auf den reibungslosen Ablauf des Herstellungsprozesses an sich als auch auf die Qualität des Endprodukts auswirken. Daher ist eine Qualitätskontrolle der Tapes unumgänglich.
Mit Tapetest von Textechno steht ein Testsystem zur Verfügung, das Tapes in mehreren Aspekten detailliert charakterisiert. Darüber hinaus kann der Anwender mit Hilfe des Systems einen digitalen Zwilling des Tapes erstellen. So kann jeder Meter des Tapes optimal genutzt werden: Das Ablegen von fehlerhaften Tapeabschnitten in kritischen Bereichen des späteren Werkstoffverbunds wird vermieden, so das die Produktqualität und die Produktionseffizienz verbessert wird.
Das Tapetest System ist modular aufgebaut und kann mit den verschiedenen Modulen ausgestattet werden:
- Wind-off Modul: mit aktiver Steuerung und Filament-Bruch-Zählung
- Reibungs-Modul: Messung der Reibung des Tapes auf beliebigen Oberflächen (in Kombination mit dem Spannungsmodul)
- Breiten- und Dickenmodul: Messung der Breite und Dicke des Tapes durch Laser-Triangulation. Diese Messung erkennt Lücken und Abweichungen im Querschnittsprofil der Tapes.
- Modul für die Faserausrichtung: Dieses Modul überwacht die Faserorientierung in CF-Tapes mit Hilfe von polarisiertem Licht. Schwankungen in der Faserorientierung, eingebrannte Flusen und Streufilamente werden erkannt.
- Wirbelstrom-Modul: Misst die interne Faserorientierung und die Homogenität der Faserverteilung mit Hilfe von Wirbelströmen.
- Thermografie-Modul: Misst die dynamische Wärmeaufnahme des Tapes und deckt mögliche Probleme bei der In-situ-Konsolidierung während des Verlegens thermoplastischer Tapes auf.
- Modul Spannung und Filamentbruch: Misst die Spannung des Tapes nach dem Durchlauf durch das Reibungsmodul und zählt die Anzahl der gerissenen Filamente, die aus dem Tape herausragen.
- Aufwickelmodul: Transportiert das Tape durch die Module des Tapetests und wickelt die Tapes zur weiteren Verwendung auf.

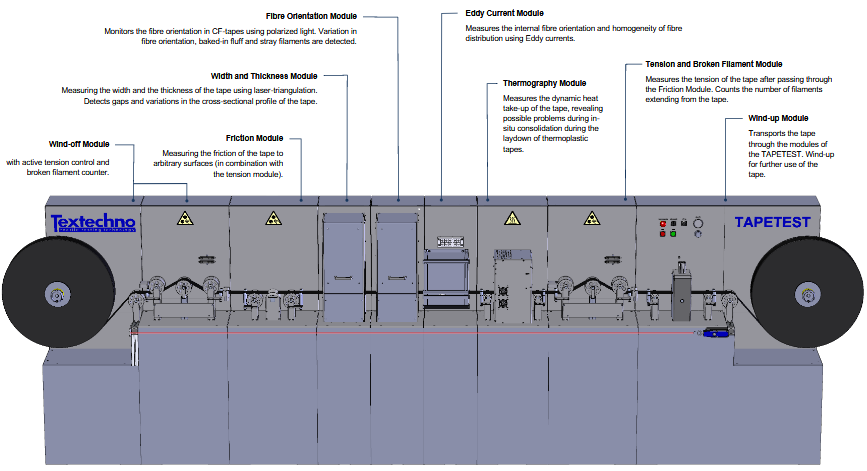

Bild oben: Mit dem Tapetestsystem lassen sich die Qualitätsmerkmale von Tapes erfassen. (Quelle: Textechno)
Quelle und weitere Infos: Pressemitteilung
