Kompakt, leicht und stabil sind die Kaydon-Dünnringlager, die das Unternehmen Rodriguez anbietet. Sie vereinen eine schlanke, leichte Konstruktion mit Robustheit und sind daher für Entwicklungsziele wie Miniaturisierung, Platzersparnis oder Gewichtsreduktion geeignet. Das Unternehmen vertreibt über 250 verschiedene Dünnringlager der Reali-Slim Serie des Herstellers Kaydon an.
Im Vergleich zu herkömmlichen Lagern erreichen die platzsparenden Komponenten eine Gewichts- und Platzersparnis bis zu 80 Prozent, ohne dabei nach Herstellerangaben an Leistung oder Genauigkeit einzubüßen. Anwendungsgebiete finden sich daher in anspruchsvollen Bereichen wie der Luft- und Raumfahrt, Medizintechnik, Robotik und Halbleiterfertigung sowie in der Öl- und Gasindustrie, in Satelliten- und Radarsystemen und in Verpackungs- sowie Werkzeugmaschinen.
Beim Dünnringlager sorgen mehr und kleinere Wälzkörper, verteilt über eine größere Fläche als beim Standardkugellager, für eine hohe Tragfähigkeit und Steifigkeit. Durch den großen Bohrungsdurchmesser sparen sie Gewicht und ermöglichen die Durchführung von Luft- und Hydraulikleitungen, Verkabelungen oder Wellen. Der konstant schlanke Querschnitt über alle Größen hinweg erlaubt den Einsatz von Hohlwellen statt Vollwellen. In der Vierpunktlager-Bauform, selbst in Edelstahl, kann ein solches Dünnringlager oft sogar zwei Standardkugellager ersetzen.
Die noch kompaktere Variante Ultra-Slim Dünnringlager – korrosionsbeständige und vakuumtaugliche Leichtgewichte – bestehen aus Edelstahlringen und Keramikkugeln. Mit Durchmessern von 35 bis 200 mm und einem besonders geringen Querschnitt von nur 2,5 bis 3 mm sind sie besonders platzsparend. Die Lager sind als Typ C (Rillenkugellager), Typ A (Schrägkugellager) und Typ X (Vierpunktlager) erhältlich.

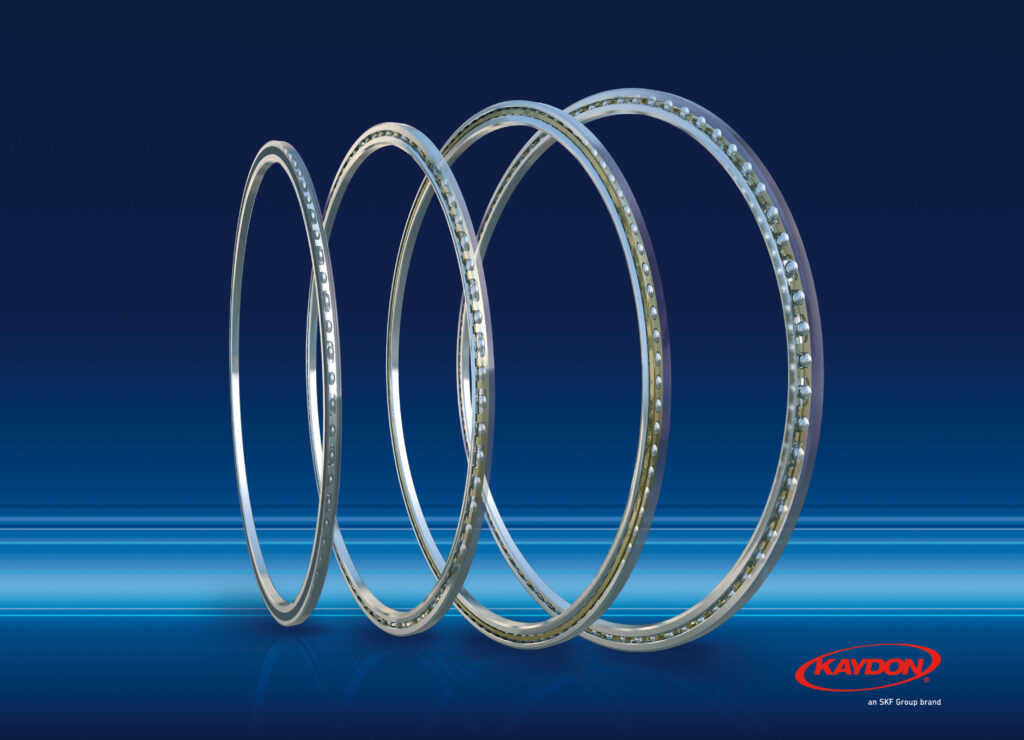

Bild oben: Kaydon-Dünnringlager vereinen eine schlanke, leichte Konstruktion mit Robustheit. (Quelle: Rodriguez)
